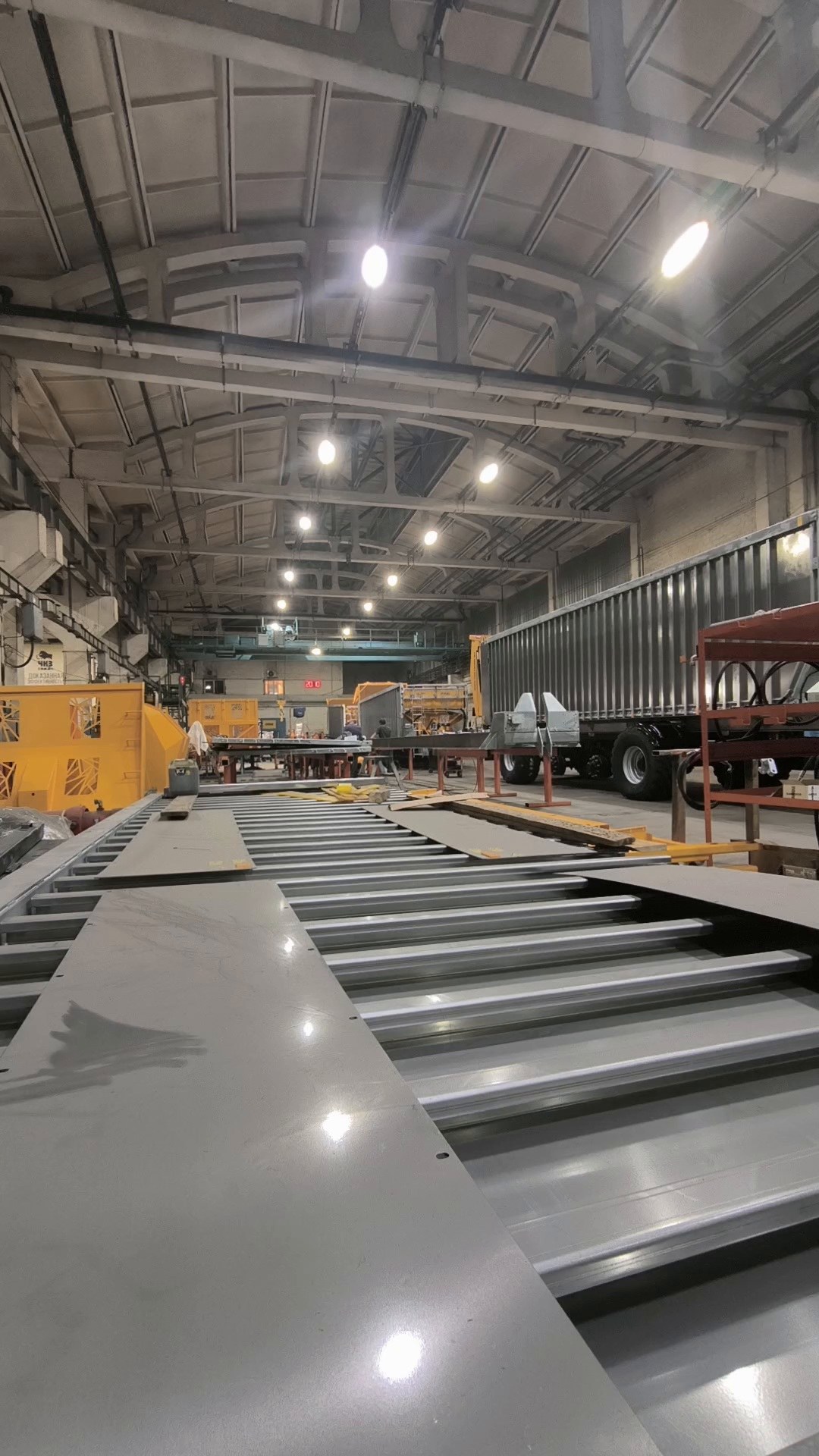

ЧКЗ-Агро выпускает сельскохозяйственную технику в Челябинске: тракторные полуприцепы, дисковые бороны, посевные комплексы, глубокорыхлители и машины для внесения жидких органических удобрений. На официальном сайте предприятия указано, что научно-исследовательские и опытно-конструкторские разработки проводятся совместно с НИИ АТТ и Южно-Уральским государственным аграрным университетом.

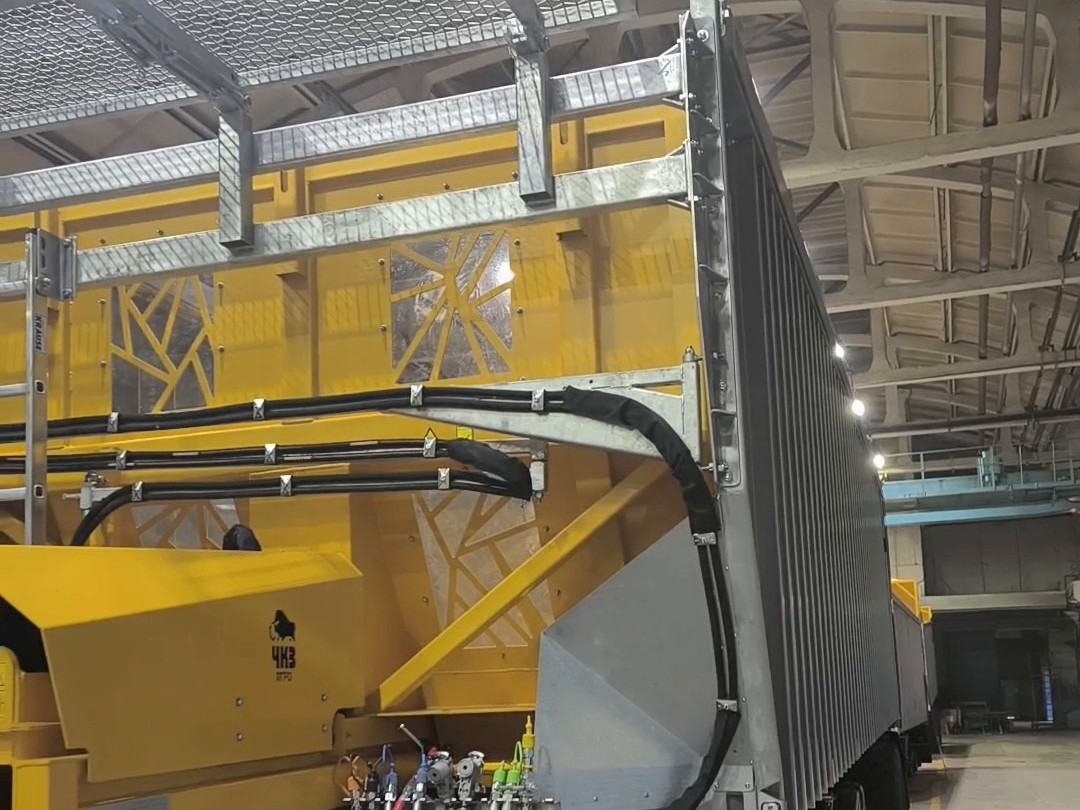

Гидравлика полуприцепов ПТВ
В полуприцепах гидросистема обслуживает сразу несколько исполнительных механизмов. В зависимости от модели и комплектации это гидравлическое открывание заднего борта, подрессоренное дышло, привод подвижной стенки, гидравлическая тормозная система и дополнительное оборудование.

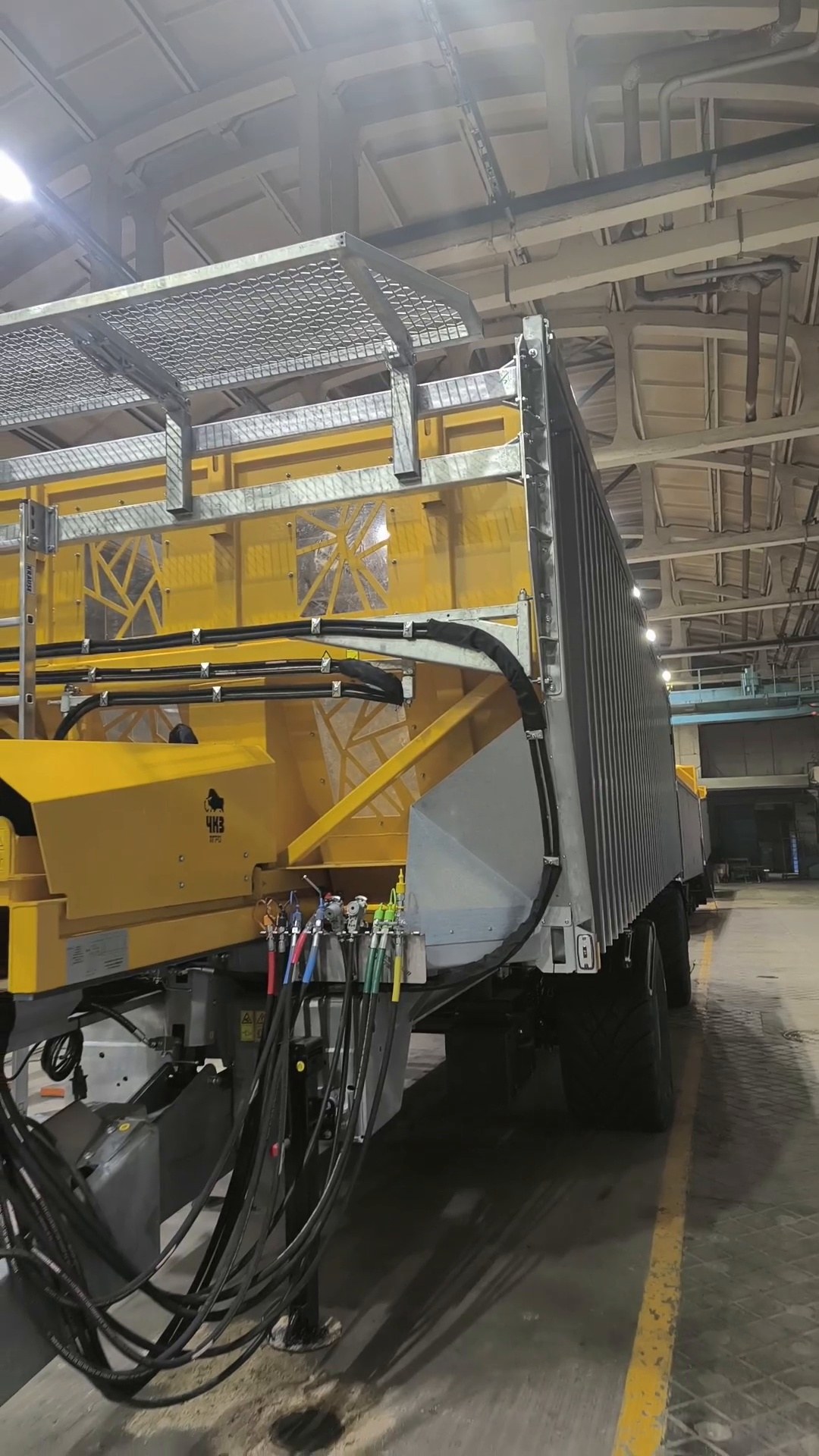

На странице четырёхосных полуприцепов с подвижной передней стенкой представлены модели ПТВ-491 и ПТВ-4101. Их грузоподъёмность составляет 40 и 38,7 тонны соответственно. Горизонтальная разгрузка позволяет выгружать материал без подъёма кузова.

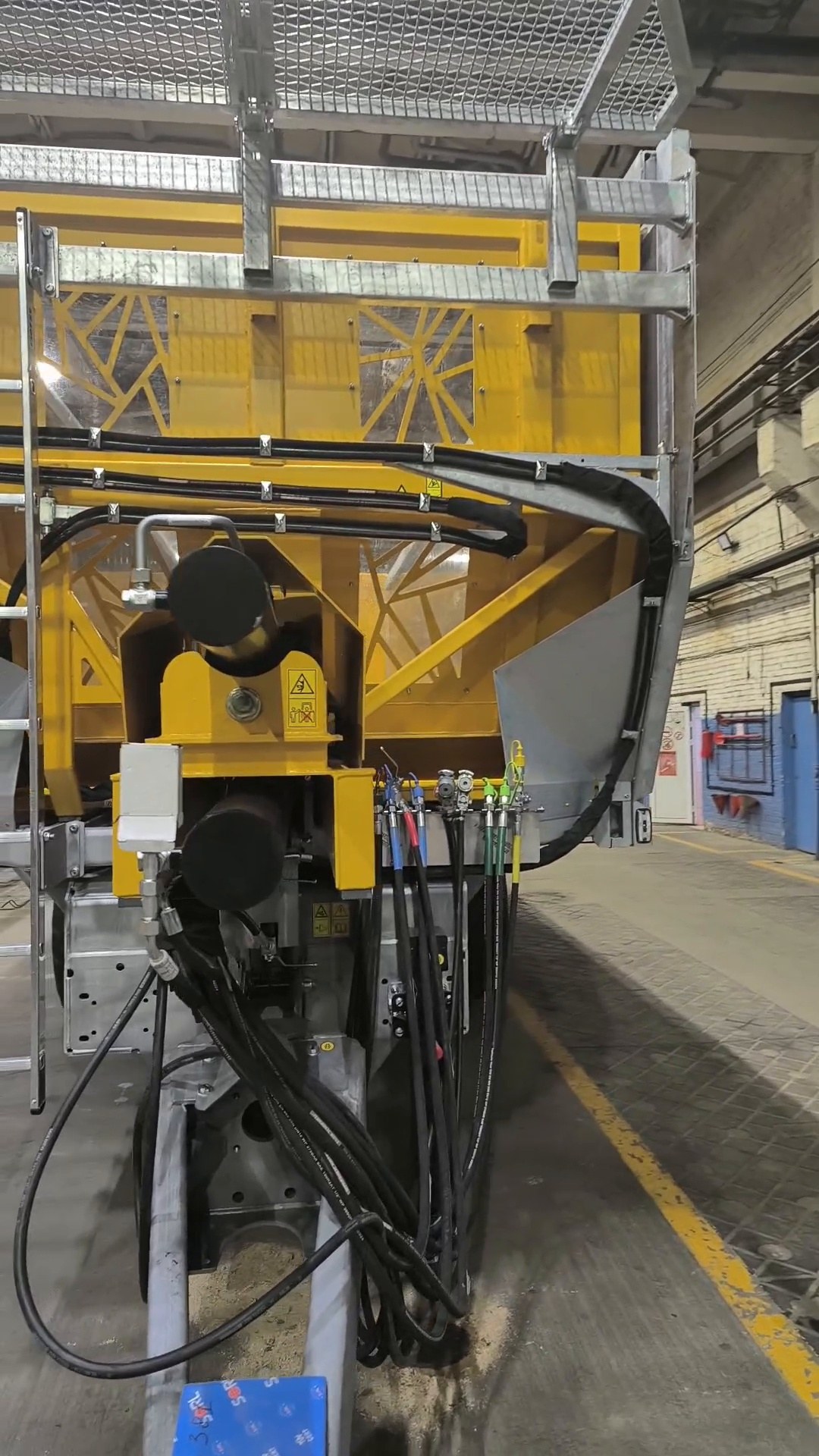

Гидроцилиндр привода подвижной стенки
Один из гидроцилиндров проходит внутри конструкции полуприцепа и перемещает переднюю стенку кузова. По мере движения стенка направляет груз к задней части машины. Такая схема обеспечивает равномерную горизонтальную разгрузку и позволяет работать в местах, где подъём кузова ограничен по высоте.
При проектировании такого цилиндра важны не только диаметр поршня, штока и ход. Необходимо учитывать монтажную длину, расположение креплений и портов, возможные боковые нагрузки, компоновку внутри рамы и рабочее давление гидросистемы.

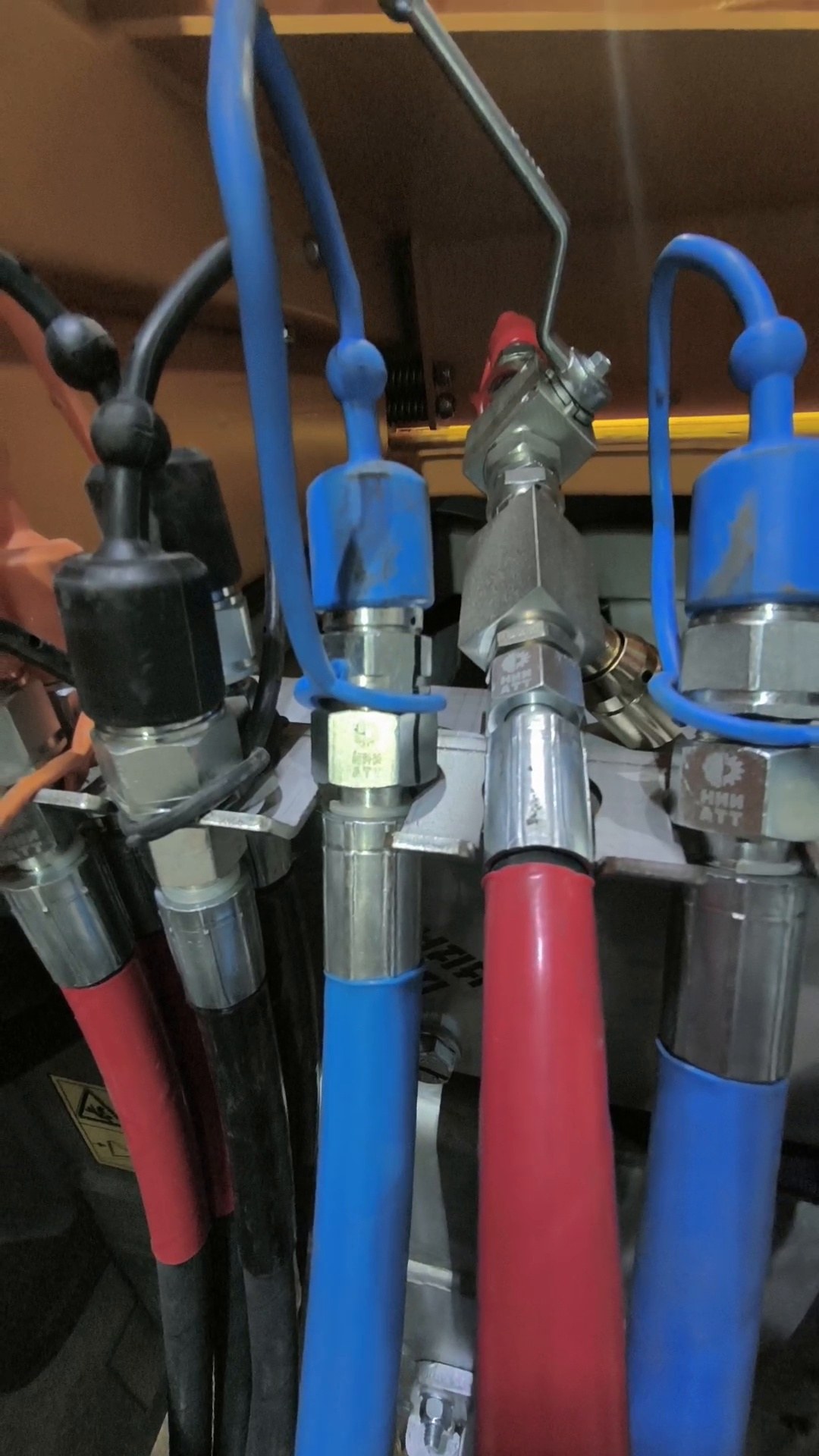

РВД как часть единой гидросистемы
Рукава высокого давления соединяют гидроцилиндры, распределительную аппаратуру и точки подключения техники. НИИ АТТ поставляет для полуприцепов ПТВ готовые РВД по согласованным спецификациям.
Для повторяемой поставки фиксируются тип и внутренний диаметр рукава, длина сборки, фитинги с обеих сторон, резьбы, уплотнительные поверхности и взаимный разворот угловых присоединений. При прокладке на технике дополнительно учитываются радиус изгиба, вибрация, защита от истирания и близость подвижных элементов.
Почему гидроцилиндры и РВД нужно согласовывать вместе
Гидроцилиндр и рукав работают в одной системе. Ошибка в порте, резьбе, длине или ориентации фитинга может осложнить монтаж и привести к неправильной трассировке гидролинии. Когда параметры цилиндра и РВД согласованы заранее, производителю техники проще поддерживать единообразие комплектации, а сервисной службе проще повторно заказывать нужные детали.
- гидроцилиндр соответствует ходу и геометрии исполнительного механизма;
- порты согласованы с фитингами и расположением гидролиний;
- РВД изготовлены по сохранённой спецификации;
- замена компонентов не требует повторного подбора по внешнему сходству.
Гидравлические компоненты для производителей техники
НИИ АТТ разрабатывает и производит гидроцилиндры, изготавливает РВД и помогает подготовить комплект гидравлических компонентов под сельскохозяйственную, прицепную и специальную технику. Для начала работы можно направить чертеж, обозначение, образец, фотографии или перечень известных параметров.
Частые вопросы
Для каких полуприцепов ЧКЗ-Агро поставляются гидроцилиндры?
Гидроцилиндры НИИ АТТ устанавливаются на всей линейке полуприцепов ПТВ ЧКЗ-Агро, включая разные модификации и комплектации.
Поставляет ли НИИ АТТ РВД для полуприцепов ПТВ?
Да. НИИ АТТ поставляет готовые рукава высокого давления для гидравлических систем полуприцепов ПТВ.
Можно ли заказать компоненты для другой сельхозтехники?
Да. Для предварительного расчета можно направить чертеж, обозначение, фотографии, образец или известные параметры гидроцилиндра и РВД.
